Teknik Bilgiler ve Hesaplama Araçları
Profesyonel elektrik motor hesaplamaları, teknik tablolar ve pratik araçlar

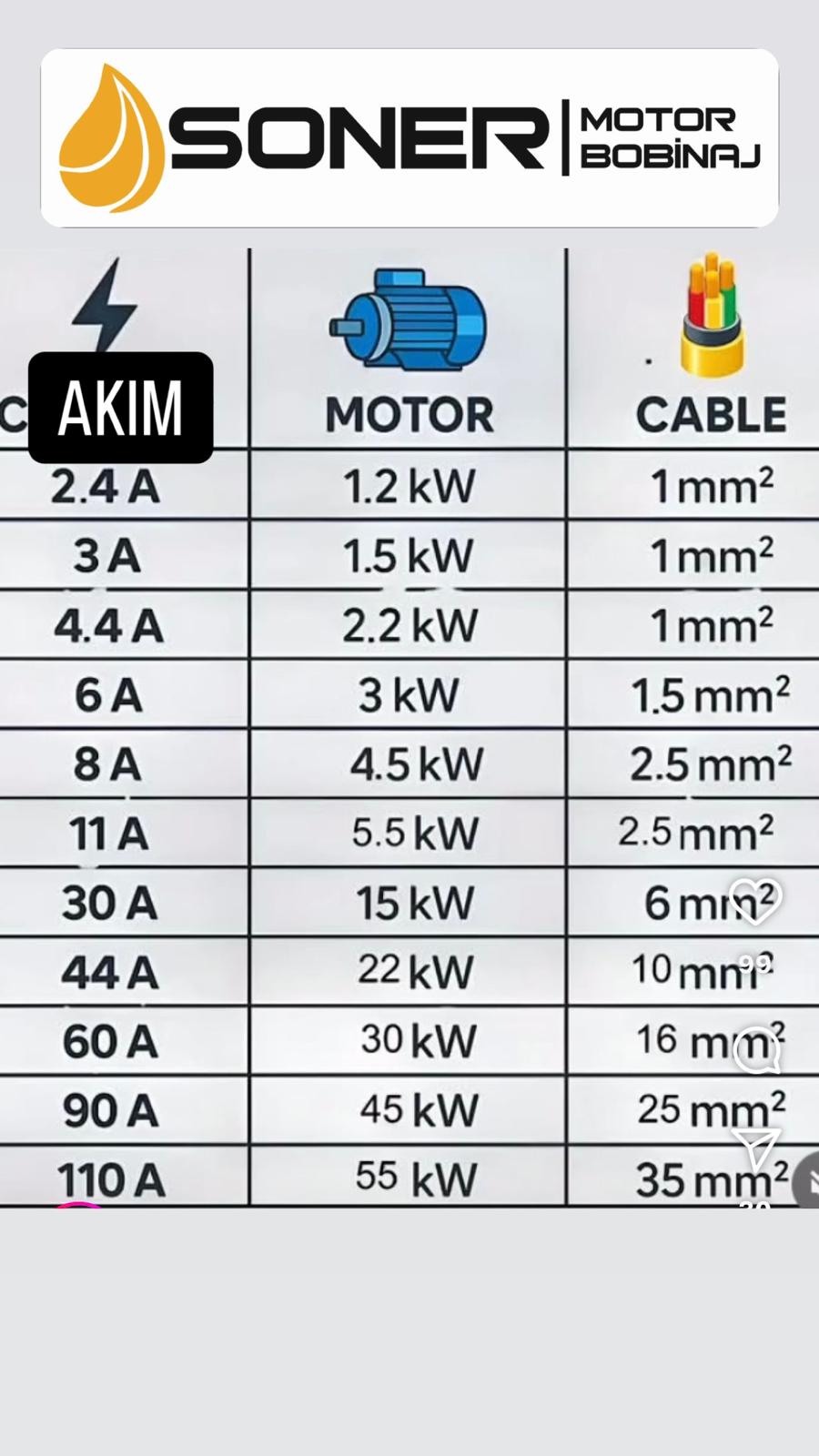

Akım - Motor Gücü - Kablo Kesit Tablosu
Motor gücüne göre gerekli kablo kesiti ve akım değerleri
Tablo Açıklaması
- AKIM: Motor çalışma akımı (Amper)
- MOTOR: Motor gücü (kW)
- CABLE: Önerilen kablo kesiti (mm²)
- Bu değerler 380V 3-faz AC sistemler için geçerlidir
- Güvenli çalışma için standart değerlerin %20 üzeri tercih edilmelidir

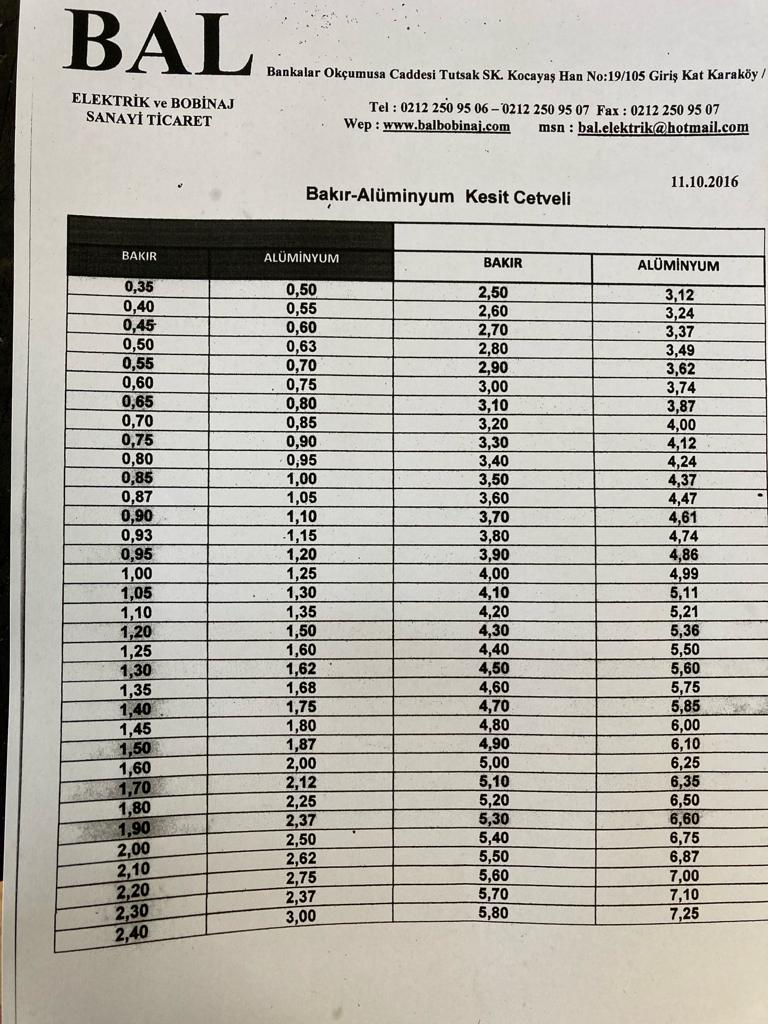

Bakır - Alüminyum Kesit Karşılaştırma
Bakır ve alüminyum kablo kesitleri eşdeğerleri
Önemli Notlar
- Alüminyum iletkenler, aynı akım taşıma kapasitesi için bakırdan yaklaşık 1.6 kat daha büyük kesit gerektirir
- Bakır kablolar daha iyi iletkenliğe sahiptir (%58.2 daha az direnç)
- Alüminyum kablolar daha hafif ve ekonomiktir
- Tablodan uygun kesit eşdeğerlerini bulabilirsiniz

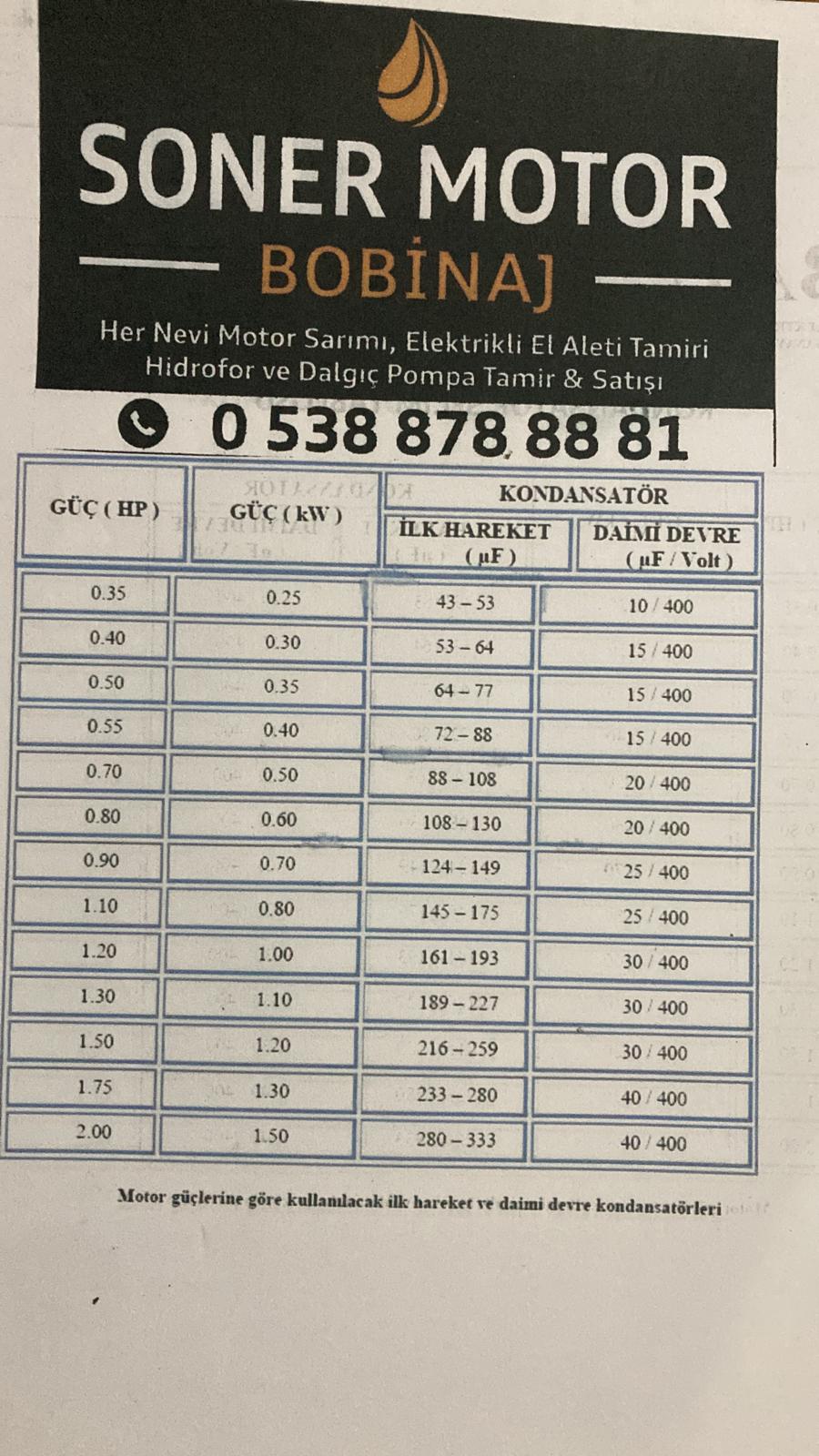

Motor Gücü - Kondansatör Tablosu
Motor gücüne göre kondansatör değerleri ve ilk hareket kapasiteleri
Kondansatör Bilgileri
- GÜÇ (HP/kW): Motor nominal gücü
- İLK HAREKET (μF): Start kondansatörü kapasitesi
- DAİMİ DEVRE (μF/Volt): Çalışma kondansatörü kapasitesi
- Motor güçlerine göre kullanılacak ilk hareket ve daimi devre kondansatör değerleri
- Tek fazlı motorlar için çalışma voltajı 220-240V AC'dir
